1.设备用途

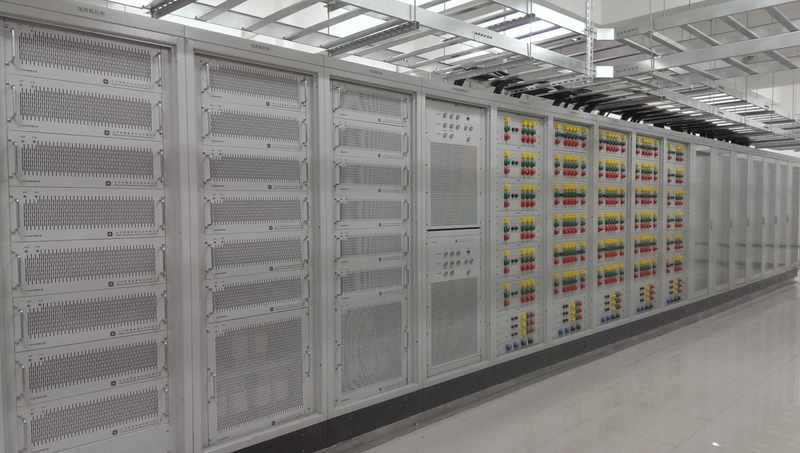

并网组态柜主要用于多电网接入组态、微源组态、线路阻抗组态、开关组态、故障接入组态、负荷组态等，可灵活插拔组态，快捷实现设备的接入点更改，从而实现不同的实验需求，由于此屏包含并网接触器以及电能表和电参表，所以此屏还可实现并离网切换功能以及电能计量和电能参数采集。

2.技术规格

（1）功能描述

Ø 配备双向计量表

Ø 塑壳断路器，带电操，支持远程操作，带两组辅助触点；

Ø 交流接触器，支持远程操作，带两组辅助触点；

Ø 每台屏柜配置防雷接地断路器1台；

Ø 采用立式，落地固定安装方式；

Ø 屏柜前面板安装有组态式快速插拔端口用于设备接入，接线为下进、下出线方式；

Ø 设备控制屏柜柜体高度和颜色与实验室整体相匹配，以保证其协调和美观；

Ø 设备控制屏柜输入和输出接线端子满足相关控制设备接出的要求，并留用足够备用端子，接线端子设计能保证电缆线可靠连接，配有防松动零件，配有既导电又作紧固用的紧固件，并采用铜质零件；

Ø 组态屏的接口为黄绿红标示，柜内元件位置编号、元件编号与图纸一致，并且所有可操作部件均有中文标明；

Ø 设备控制屏柜的母线按IEC431等相关标准，采用高导电率的铜质母线，母线截面在整个长度内均匀，确保能承受连续的负荷电流，并能满足系统的动、热稳定技术要求。母线之间的连接能保持有足够和持久的接触压力，且不使母线产生永久变形；

Ø 设备控制屏柜出厂前按照现行国标和相关标准进行出厂试验与检验，并提供试验记录。

（2）技术参数

Ø 交流一次电压：380V

Ø 二次供电：AC220V

Ø 电源输入频率：50Hz

Ø 电能参数采集：0.5级

Ø 通讯接口：RS485

Ø 通讯协议：MODBUS   RTU

Ø 防护等级：IP32

Ø 散热方式：强制风冷

Ø 组态接口:一对一、一对二

Ø 颜色:RAL7035

Ø 柜体尺寸(宽、深、高）：800*800*2160mm

Ø 重量：300kg

3.   产品配置要求
